工作原理：
泵的作用是将机械能转变为液压能。当电动机带动泵的主轴旋转时，通过连杆柱塞带动缸体旋转，由于缸体轴线与主轴轴线成一夹角，柱塞在缸体内作往复运动，此时缸体内的柱塞孔发生容积变化。当容积由小变大时，介质从泵的吸入口吸入，经配流盘的低压窗口进入柱塞孔、当容积由大变小时，介质经配流盘的高压窗口从泵的排出口排出。这样主轴旋转一周，每个柱塞孔完成一次吸入、排出的过程。
使用：
1．使用条件
a.油温：系列泵的正常工作温度一般在-25℃～80℃，最高不超过90℃。当温度低于10℃时，应采取加热措施。
b.介质粘度：工作介质使用粘度范围应在16～43mm2/s(厘沲)。对A2VK系列泵使用的高粘度介质，应加温稀释至此粘度范围，并在工作过程中，于泵的轴封盖上两螺孔处注入加温介，使轴封能正常工作。
c.滤油精度：最佳滤油精度为5～10um，最低不超过25um。
2．泵的常用工作压力和转速不应超过额定值，瞬时不超过最高值。最高值一般连续使用不超过1分钟，且每班累计不超过10%的工作时间。
3．壳体内腔泄漏油允许压力。
4．安装要求
a.泵与电动机的联接采用弹性联轴器，联接同轴度不应超过0.1mm。
b.安装联轴器时，忌用锤击，应合理选用配合。
c.安装泵的支架应有足够的刚度，以防止振动。
d.安装泵时必须使泄漏油口处于最高位置，泄漏油管必须高于泵的最高点，以保证泵壳内充满油液。
e.当泵是自吸时，泵的安装位置应低于油箱最低液面。
f.与泵联接的管道，管件等应严格清洗。不允许管内留有杂物。铁锈等。
试运转：
1．运转前的检查：
a.检查泵是否完好，手转泵的主轴，转动是否均匀。如泵储藏时间过长，应先拆洗。
b.检查系统各种管道，油箱、元件是否清洗干净。
c.检查泵的安装，系统联接是否正确，可靠；泵的支架是否有足够刚性。
d.检查泵的转向是否与原动机转向相符；泵的进出口的联接与转向是否正确。
e.检查介质牌号是否满足粘度要求；滤油器的精度是否满足要求。
f.检查泵的内腔是否充满介质；泄漏管路是否符合要求。
2．试运转
a.将压力控制阀旋松，使泵在空载下起动。
b.泵在空载、低转速下启动。起动时注意泵的运转，系统是否出现异常现象。
c.排除系统内的空气。闭式系统可通过排气，开式系统可通过空运转一段时间，排除管内空气。
d.确定泵和系统运转正常的情况下，空载(在额定压力的10%压力工况下)运行30分钟左右，再逐级升压、升速运行，直至额定工况为止。
e.检查泵和系统是否出现外渗漏、噪声、振动、温升等异常现象。如不正常，应即停车检查，直至修复后再进行试运转。
f.试运转结束后应从新更换介质，清洗滤油器后，再投入正常运转。
维护保养：
1．为了使泵发挥最佳的效率和最长的使用寿命。泵在正常工作过程中，用户应根据泵的工况条件，合理制定检查介质的品质周期，和更换介质，清洗滤油器、油箱的周期，以保持系统介质品质和清洁。一般更换介质和清洗滤油器、油箱的周期，推荐3-6个月。更换介质时，禁止新、旧介质混合使用。
2．主机检修时，用户切勿自行拆检泵，必要时应由专业人员进行拆检保养。 |
| |

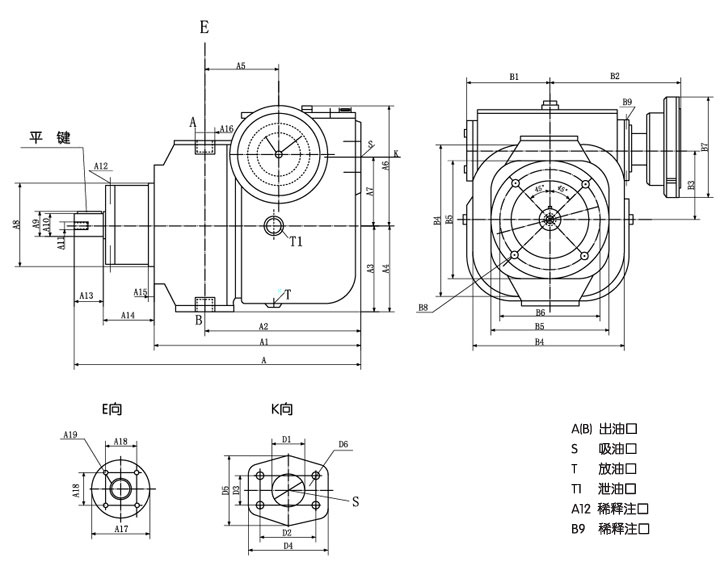

| A2VK 外型尺寸 |
| |
规格 |
A |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
A8 |
A9 |
A10 |
A11 |
A12 |
A2VK12 |
302 |
222 |
172 |
75 |
85 |
80 |
132 |
69 |
80 |
22.5 |
20 |
M6-16 |
G 1/8-10 |
A2VK28 |
357 |
257 |
195 |
95 |
105 |
90 |
142 |
80 |
100 |
28 |
25 |
M8-19 |
G 1/8-10 |
A2VK55 |
440 |
317 |
240 |
120 |
133 |
110 |
195 |
125 |
125 |
33 |
30 |
M12-28 |
G 1/8-10 |
A2VK107 |
548 |
388 |
298 |
150 |
160 |
148 |
242 |
160 |
160 |
43.5 |
40 |
M12-28 |
M10×1-10 |
|
| |
规格 |
A13 |
A14 |
A15 |
A16 |
A17 |
A18 |
A19 |
B1 |
B2 |
B3 |
B4 |
B5 |
A2VK12 |
30 |
50 |
10 |
M22×1.5-14 |
60 |
32 |
M6-10 |
94 |
177 |
71 |
148 |
118 |
A2VK28 |
38 |
62 |
8 |
M27×2-16 |
73 |
40 |
M8-10 |
102 |
185 |
85 |
185 |
150 |
A2VK55 |
49 |
74 |
10 |
M33×2-18 |
88 |
48 |
M10-14 |
123 |
217 |
120 |
236 |
190 |
A2VK107 |
66 |
94 |
14 |
M42×2-20 |
110 |
60 |
M12-15 |
133 |
226 |
150 |
286 |
236 |
|
| |
规格 |
B6 |
B7 |
B8 |
B9 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
T |
A2VK12 |
100 |
125 |
M8-12 |
G 1/8-12 |
32(1 1/4”) |
58.7 |
30.2 |
82 |
72 |
M10-18 |
M14×1.5 |
A2VK28 |
125 |
125 |
M10-15 |
G 1/8-12 |
40(1 1/2”) |
69.9 |
35.7 |
98 |
86 |
M12-18 |
M14×1.5 |
A2VK55 |
160 |
180 |
M16-24 |
G 1/8-12 |
50(2”) |
77.8 |
42.9 |
102 |
86 |
M12-18 |
M18×1.5 |
A2VK107 |
200 |
180 |
M16-24 |
M10×1-12 |
64(2 1/2”) |
88.8 |
50.8 |
118 |
115 |
M12-22 |
M22×1.5 |
|
| |
规格 |
T1 |
平键 |
A2VK12 |
M14×1.5 |
6×6×25 |
A2VK28 |
M14×1.5 |
8×7×30 |
A2VK55 |
M18×1.5 |
8×7×45 |
A2VK107 |
M18×1.5 |
12×8×55 |
|
| |
 |
