工作原理:
1.泵工况
泵的作用是将机械能转变为液压能。当电动机带动泵的主轴旋转时,通过连杆柱塞带动缸体旋转,由于缸体轴线与主轴轴线成一夹角,柱塞在缸体内作往复运动,此时缸体内的柱塞孔发生容积变化。当容积由小变大时,介质从泵的吸入口吸入,经配流盘的低压窗口进入柱塞孔;当容积由大变小时,介质经配流盘的高压窗口从泵的排出口排出。这样主轴旋转一周,每个柱塞孔完成一次吸入,排出的过程。
2.马达工况
马达的作用是将液压能转变为机械能.当高压油从马达的进油口通过配流盘高压窗口进入缸体柱塞孔内, 推动柱塞运动, 由于缸体轴线与主轴轴线成一夹角,液压力通过连杆作用于主轴上, 产生一个切向力, 推动主轴旋转, 输出扭矩。同时工作过的油液借助于缸体的惯性旋转,被挤出柱塞孔,通过配油盘的低压窗口,从马达排油口排出。
使用:
1.使用条件
a.油温:A2F/K系列泵/马达的正常工作温度一般在-25℃~80℃,最高不超过90℃。当温度低于10℃时,应采取加热措施。
b.介质粘度:工作介质使用粘度范围应在16~43mm2/s(厘池)。当季节温差太大时,满足不了粘度要求,则应更换工作介质。
c.滤油精度:最佳滤油精度5~10um,最低不超过25um。
2.泵/马达的常用工作压力不应超过额定值,而常用工作转速推荐不超过最高值60%。瞬时不应超过最高值。最高值一般连续使用不超过1分钟,且每班累计不超过10%的工作时间。
3.壳体内腔泄漏油允许压力为0.1Mpa。
4.安装要求
a.泵、马达与原动机或角载联接采用弹性联轴节,联接同轴度不应超过0.1mm。
b.安装联轴节时,忌用锤击,应合理选用配合。
c.按装泵、马达的支架应有足够的刚度,以防止振动。
d.安装泵、马达时必须使泄漏油口处于最高位置,泄漏油管必须高于泵、马达的最高点,以保证泵、马达壳内充满油液。
e.当泵是自吸时,泵的安装位置应低于油箱最低液面。
f.与泵、马达联接的管首,管件等应严格清洗,不允许管内留有杂物、铁锈等。
试运转:
1.运转前的检查
a.检查泵、马达是否完好,手转主轴是否均匀。如泵、马达储藏时间过长,应先拆洗。
b.检查系统各种管道、油箱、元件是否清洗干净。
c.检查泵、马达的安装系统联接是否正确、可靠;泵、马达的支架是否有足够的刚性。
d.检查泵、马达的转向是否与原动机、负载转向相符,进出油口的联接与转向是否正确。
e.检查介质牌号是否满足粘度要求;滤油器的精度是否满足要求。
f.检查泵、马达的内腔是否充满介质;泄漏管路是否符合要求。
2.试动转
a.将压力控制阀旋松,使泵在空载下起动。马达则降低负载至额定值的10%下起动。
b.泵、马达在空载或低负载,低转速下启动。起动时注意泵、马达的运转,系统是否出现异常现象。
c.排除系统内的空气,闭式系统可通过排气孔排气,开式系统可通过空运转一段时间排除管内空气。
d.确定泵、马达和系统运转正常的情况下,空载(在额定压力的10%压力工况下)运行30分钟左右,再逐级升压、升速运行,直至额定工况为止。
e.检查泵、马达和系统是否出现外渗漏、噪音、振动、温升等等常现象。如不正常,应即停车检查,直至修复后进行试运转。
f.试运转结束应从新更换介质,清洗滤油器后,再投入正常运转。
维护保养:
1.为了使泵/马达发挥最佳的效率和最长的使用寿命,泵/马达在正常工作过程中,用户应根据工况条件,合理制定检查介质的品质周期和更换介质,清洗滤油器、油箱的周期,以保持系统介质的品质和清洁。一般更换介质和清洗滤油器、油箱的周期推荐3~6个月。更换介质时,禁止新、旧介质混合使用。
2.主机检修时,用户切勿自行拆检泵/马达,必要时应由专业人员进行拆检保养。 |
|

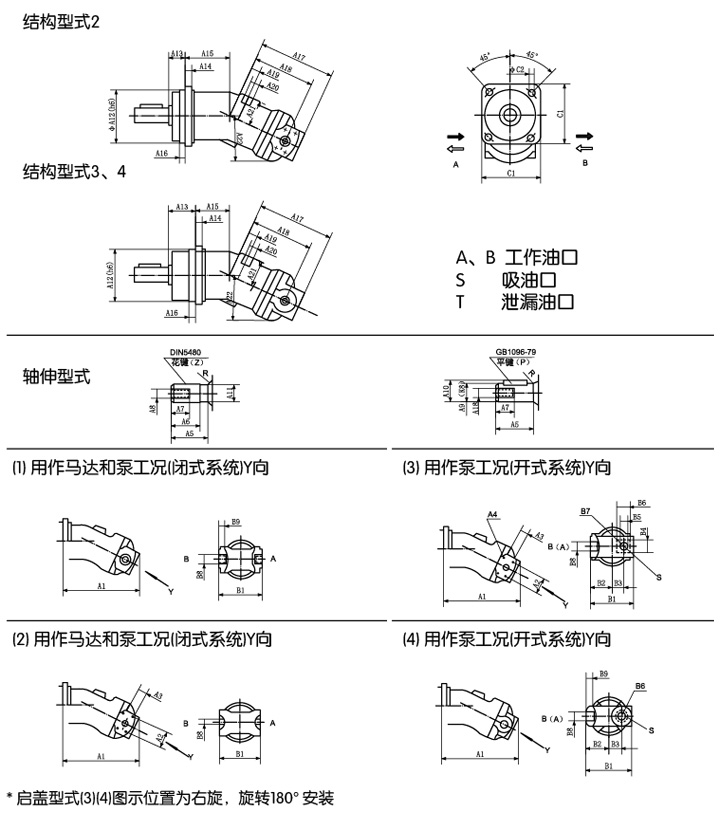

A2F/K 外型尺寸 |
|
规格 |
结构型式 |
后盖型式 |
A1 |
A2 |
A3 |
A4 |
A5 |
A6 |
A7 |
A8 |
1 |
2 |
3 |
4 |
Z |
P |
A2F/K-6 |
4 |
1--4 |
154 |
- |
- |
154 |
- |
- |
- |
34 |
K30/40 |
22 |
16 |
M6 |
A2F/K-10 |
4 |
1--4 |
152 |
- |
- |
152 |
- |
- |
- |
34 |
K30/40 |
22 |
16 |
M6 |
A2F/K-12 |
4 |
1--4 |
152 |
- |
- |
152 |
- |
- |
- |
34 |
K30/40 |
22 |
16 |
M6 |
A2F/K-23 |
3 |
1--4 |
196 |
- |
- |
196 |
- |
- |
- |
43 |
K38/50 |
28 |
19 |
M8 |
A2F/K-28 |
3 |
1--4 |
193 |
- |
- |
193 |
- |
- |
- |
43 |
K38/50 |
28 |
19 |
M8 |
A2F/K-45 |
2 |
1、2、3- |
292 |
292 |
287 |
- |
50.8 |
23.8 |
M10 深17 |
35 |
K49/60 |
28 |
28 |
M12 |
A2F/K-55 |
2 |
1、2、3- |
289 |
289 |
284 |
- |
50.8 |
23.8 |
M10 深17 |
35 |
K49/60 |
28 |
28 |
M12 |
A2F/K-63 |
2 |
1、2、3- |
350 |
350 |
345 |
- |
57.2 |
27.8 |
M12 深17 |
40 |
70 |
33 |
28 |
M12 |
A2F/K-80 |
2 |
1、2、3- |
348 |
348 |
342 |
- |
57.2 |
27.8 |
M12 深17 |
40 |
70 |
33 |
28 |
M12 |
A2F/K-90 |
2 |
1、2、3- |
360 |
360 |
352 |
- |
57.2 |
27.8 |
M12 深17 |
45 |
K66/80 |
37.5 |
28 |
M12 |
A2F/K-107 |
2 |
1、2、3- |
356 |
356 |
348 |
- |
57.2 |
27.8 |
M12 深17 |
45 |
K66/80 |
37.5 |
28 |
M12 |
A2F/K-125 |
2 |
1、2、3- |
422 |
422 |
417 |
- |
66.7 |
31.8 |
M14 深19 |
50 |
90 |
43 |
36 |
M16 |
A2F/K-160 |
2 |
1、2、3- |
416 |
416 |
410 |
- |
66.7 |
31.8 |
M14 深19 |
50 |
90 |
43 |
36 |
M16 |
|
|
规格 |
A9 |
A10 |
A11 |
R |
A12 |
A13 |
A14 |
A15 |
A16 |
A17 |
A18 |
Z |
P |
1 |
2 |
3 |
4 |
A2F/K-6 |
20 |
22.5 |
16.7 |
1.2 |
0.4 |
80 |
40/K57 |
12.5 |
42 |
8 |
112 |
- |
- |
112 |
90 |
A2F/K-10 |
20 |
22.5 |
16.7 |
1.2 |
0.4 |
80 |
40/K57 |
12.5 |
42 |
8 |
112 |
- |
- |
112 |
90 |
A2F/K-12 |
20 |
22.5 |
16.7 |
1.2 |
0.4 |
80 |
40/K57 |
12.5 |
42 |
8 |
112 |
- |
- |
112 |
90 |
A2F/K-23 |
25 |
28 |
21.5 |
1.2 |
0.6 |
100 |
50/K73 |
16 |
50 |
8 |
145 |
- |
- |
145 |
118 |
A2F/K-28 |
25 |
28 |
21.5 |
1.2 |
0.6 |
100 |
50/K73 |
16 |
50 |
8 |
145 |
- |
- |
145 |
118 |
A2F/K-45 |
30 |
33 |
25 |
1.6 |
1.6 |
125 |
32/K43 |
20 |
108 |
10 |
183 |
183 |
178 |
- |
151 |
A2F/K-55 |
30 |
33 |
25 |
1.6 |
1.6 |
125 |
32/K43 |
20 |
108 |
10 |
183 |
183 |
178 |
- |
151 |
A2F/K-63 |
35 |
38.5 |
30 |
1.6 |
1.6 |
140 |
32 |
23 |
137 |
10 |
213 |
213 |
208 |
- |
173 |
A2F/K-80 |
35 |
38.5 |
30 |
1.6 |
1.6 |
140 |
32 |
23 |
137 |
10 |
213 |
213 |
208 |
- |
173 |
A2F/K-90 |
40 |
43.5 |
35 |
1.6 |
1.6 |
160 |
40/K56 |
25 |
130 |
10 |
230 |
230 |
225 |
- |
190 |
A2F/K-107 |
40 |
43.5 |
35 |
1.6 |
1.6 |
160 |
40/K56 |
25 |
130 |
10 |
230 |
230 |
225 |
- |
190 |
A2F/K-125 |
45 |
49 |
40 |
2.5 |
2.5 |
180 |
40 |
28 |
156 |
10 |
263 |
262 |
257 |
- |
212 |
A2F/K-160 |
45 |
49 |
40 |
2.5 |
2.5 |
180 |
40 |
28 |
156 |
10 |
263 |
262 |
257 |
- |
212 |
|
|
规格 |
A19 |
A20 |
A21 |
A22 |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
B7 |
1 |
2 |
3 |
4 |
A2F/K-6 |
10 |
M12×1.5 |
40 |
69 |
85 |
- |
- |
85 |
42.5 |
18 |
- |
- |
M33×2 深18 |
- |
A2F/K-10 |
10 |
M12×1.5 |
40 |
75 |
85 |
- |
- |
85 |
42.5 |
18 |
- |
- |
M33×2 深18 |
- |
A2F/K-12 |
10 |
M12×1.5 |
40 |
75 |
85 |
- |
- |
85 |
42.5 |
18 |
- |
- |
M33×2 深18 |
- |
A2F/K-23 |
25 |
M16×1.5 |
50 |
88 |
106 |
- |
- |
106 |
53 |
25 |
- |
- |
M42×2 深20 |
- |
A2F/K-28 |
25 |
M16×1.5 |
50 |
95 |
106 |
- |
- |
106 |
53 |
25 |
- |
- |
M42×2 深20 |
- |
A2F/K-45 |
31.5 |
M18×1.5 |
63 |
109 |
132 |
126 |
129 |
- |
63 |
29 |
48 |
48 |
Ф45 |
M10 深16 |
A2F/K-55 |
31.5 |
M18×1.5 |
63 |
118 |
132 |
126 |
129 |
- |
63 |
29 |
48 |
48 |
Ф45 |
M10 深16 |
|
|
规格 |
B8 |
B9 |
C1 |
C2 |
C3 |
C4 |
平键 GB1096-79
|
花键 DIN5480 |
1 |
2 |
3 |
4 |
A2F/K-6 |
M22×1.5 |
- |
- |
M22×1.5 |
14 |
95 |
9 |
100 |
10 |
6×6×32 |
W20×1.25×30×14×9g |
A2F/K-10 |
M22×1.5 |
- |
- |
M22×1.5 |
14 |
95 |
9 |
100 |
10 |
6×6×32 |
W20×1.25×30×14×9g |
A2F/K-12 |
M22×1.5 |
- |
- |
M22×1.5 |
14 |
95 |
9 |
100 |
10 |
6×6×32 |
W20×1.25×30×14×9g |
A2F/K-23 |
M27×2 |
- |
- |
M27×2 |
16 |
118 |
11 |
125 |
12 |
8×7×40 |
W25×1.25×30×18×9g |
A2F/K-28 |
M27×2 |
- |
- |
M27×1.5 |
16 |
118 |
11 |
125 |
12 |
8×7×40 |
W25×1.25×30×18×9g |
A2F/K-45 |
M33×2 |
Ф19 |
Ф19 |
- |
18 |
150 |
13.5 |
160 |
16 |
8×7×50 |
W30×2×30×14×9g |
A2F/K-55 |
M33×2 |
Ф19 |
Ф19 |
- |
18 |
150 |
13.5 |
160 |
16 |
8×7×50 |
W30×2×30×14×9g |
|
|
 |
